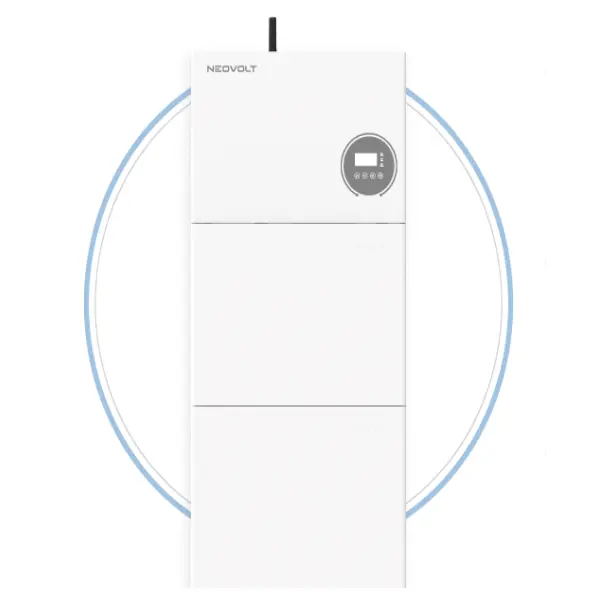

A 10 kW:n yksivaiheinen hybridiinvertterion suunniteltu koordinoimaan aurinkopaneeleja, akkuvarastoa, kotitalouksien tai kaupallisia kuormia sekä sähköverkkoa yhdessä energianhallintajärjestelmässä. Käyttäjille, jotka käsittelevät suurta sähkön kysyntää, epävakaa verkon toimitusta, nousevia energiakustannuksia tai rajoitettua kattotilaa, oikea invertteri voi auttaa parantamaan aurinkoenergian omaa kulutusta ja tarjoamaan jäsennellyn polun akun varaan. Tämä opas selittää, kuinka 10 kW:n yksivaiheinen hybridiinvertteri toimii, mitä sen pääkomponentit tekevät, mitkä tekniset tiedot ovat tärkeitä ja kuinka luotettava järjestelmä suunnitellaan todellisten energiatarpeiden mukaan.
Sisällysluettelo
- 1. 10 kW:n yksivaiheisen hybridiinvertterin ymmärtäminen
- 2. Kuinka se hallitsee eri energialähteitä?
- 3. Miksi 10 kW:n kapasiteetilla on väliä?
- 4. Mitkä tekniset tiedot ovat tärkeimpiä?
- 5. Miten akun varastointi tulisi suunnitella?
- 6. Miten aurinkosähköjärjestelmä tulisi sovittaa yhteen?
- 7. Mitä tapahtuu sähkökatkon aikana?
- 8. Mitä asennusongelmia tulisi välttää?
- 9. Kuinka käytännöllinen energiajärjestelmä voidaan rakentaa?
- 10. Usein kysytyt kysymykset
1. 10 kW:n yksivaiheisen hybridiinvertterin ymmärtäminen
Hybridiinvertteri yhdistää aurinkoinvertterin ja akkuinvertterin toiminnot yhteen koordinoituun laitteeseen. Sen sijaan, että aurinkotuotantoa ja energian varastointia käsiteltäisiin täysin erillisinä järjestelminä, se voi hallita sähkövirtoja aurinkopaneelien, akkujen, sähkökuormien ja sähköverkon välillä. Tämä konfiguraatio on erityisen hyödyllinen kiinteistöille, jotka haluavat lisätä aurinkoenergian omaa kulutusta säilyttäen samalla verkkosähkön ja akun varmuuskopion.
Arvo "10 kW" viittaa vaihtosuuntaajan nimelliseen vaihtovirtatehoon. "Yksivaiheinen" -merkintä ilmaisee sähkönsyötön tyypin, jonka kanssa se on suunniteltu toimimaan. Todellinen jännite, taajuus, maksimivirta, PV-tuloalue, akun jännitealue ja verkkovaatimukset riippuvat tietystä mallista ja markkinoista.
Hybridiinvertteri voi myös tukea useita toimintastrategioita, mukaan lukien omakulutus, akun varmuuskopiointi, käyttöajan energianhallinta ja ohjattu verkkolataus. Toiminnot vaihtelevat kuitenkin malleittain, joten asentajien tulee aina tarkistaa valmistajan tekninen dokumentaatio ennen järjestelmän suunnittelua.
2. Kuinka se hallitsee eri energialähteitä?
Hybridiarkkitehtuurin suurin etu on koordinoitu energianhallinta. Aurinkosähköä tuotetaan tasavirtana, kun taas useimmat kodinkoneet ja kaupalliset laitteet käyttävät vaihtovirtaa. Akut varastoivat tasavirtaa, ja sähköverkko syöttää vaihtovirtaa. Invertteri toimii ohjaus- ja muunnospisteenä näiden lähteiden välillä.
Tyypillisessä omakulutusstrategiassa aurinkosähkö syöttää ensin aktiiviset kuormat. Ylijäämäenergia voi sitten ladata akkua ja lisäsähköä viedään verkkoon, jos se on sallittua. Kun aurinkoenergian tuotanto laskee, akku voi kestää kuormituksia ennen verkkosähkön käyttöä valitusta käyttötavasta riippuen.
Tämä koordinoitu lähestymistapa voi auttaa ratkaisemaan yleisen ongelman: aurinkoenergian tuotanto on usein huipussaan päiväsaikaan, kun taas kotitalouksien sähkön kysyntä voi kasvaa iltaisin. Akkuvaraston ansiosta osa päiväsaikaan tapahtuvasta aurinkotuotannosta voidaan siirtää myöhempään kulutukseen.
3. Miksi 10 kW:n kapasiteetilla on väliä?
10 kW:n luokan invertteri soveltuu kiinteistöihin, joissa sähkön tarve on huomattavasti suurempi kuin pienessä asuinrakennuksessa. Sitä voidaan käyttää suuremmissa kodeissa, työpajoissa, pienissä liikerakennuksissa, maatiloilla, toimistoissa tai muissa tiloissa, joissa on suuria yksivaihekuormia.
Tärkeä kohta ei ole pelkkä numero "10 kW". Invertterin tulee olla sovitettu työmaan todelliseen kuormitusprofiiliin. Kiinteistössä voi olla korkea lyhytaikainen huippu, joka johtuu moottoreista, pumppuista, kompressoreista, ilmastointilaitteista tai muista laitteista, vaikka keskimääräinen kuormitus pysyy paljon alhaisempana.
| Järjestelmätekijä | Miksi sillä on merkitystä | Mitä tarkistaa |
|---|---|---|
| Jatkuva vaihtovirta | Määrittää, kuinka paljon kuormaa voidaan syöttää jatkuvasti. | Nimellislähtöteho ja käyttöolosuhteet. |
| Huipputeho | Moottorit ja kompressorit saattavat vaatia lisäkäynnistystehoa. | Ylijännitekapasiteetti ja kesto. |
| Akun lähtö | Suuri invertteri ei voi tuottaa täyttä tehoa, jos akku ei pysty tarjoamaan riittävästi virtaa. | Akun jännite, suurin purkausvirta ja BMS-rajat. |
| PV kapasiteetti | Määrittää kuinka paljon aurinkoenergiaa voidaan kytkeä. | Maksimi PV teho, jännite, virta ja MPPT-alue. |
| Verkkoyhteys | Paikalliset laitokset voivat asettaa vienti- tai virtarajoituksia. | Verkon jännite, taajuus, vaihe ja paikalliset määräykset. |
4. Mitkä tekniset tiedot ovat tärkeimpiä?
Tuotemerkinnät voivat saada hybridi-invertterit näyttämään samanlaisilta, mutta yksityiskohtaiset tekniset tiedot voivat olla huomattavasti erilaisia. Huolellisen vertailun tulisi keskittyä sähköiseen yhteensopivuuteen pelkän nimellistehon sijaan.
AC-lähdön tekniset tiedot
Yksivaiheinen 10 kW:n invertteri toimii yleensä 220–240 V:n alueella markkinoilla, jotka käyttävät tätä syöttökokoonpanoa, 50 Hz tai 60 Hz sähköverkosta riippuen. Joidenkin 10 kW:n tuotteiden vaihtovirtalähtövirta on noin 43–46 A 220–240 V:lla, mutta tarkka arvo vaihtelee nimellisjännitteen ja rakenteen mukaan.
PV-tulo ja MPPT
Suurin PV-tulojännite, käyttöjännitealue, maksimi PV-virta, oikosulkuvirta ja MPPT-kanavien lukumäärä ovat tärkeitä määrityksiä. Useammat MPPT-kanavat voivat tarjota enemmän joustavuutta, kun katon suunnat, varjostusolosuhteet tai merkkijonokonfiguraatiot poikkeavat toisistaan.
Tehokkuus
Muunnostehokkuus vaikuttaa siihen, kuinka paljon tuotettua energiaa saavuttaa kuormat tai akku. Julkaistut tekniset tiedot 10 kW:n hybriditaajuusmuuttajamalleille voivat lähestyä ylempää 90 %:n aluetta, mutta maksimitehokkuutta ei pidä tulkita kaikissa käyttöolosuhteissa saavutettuna hyötysuhteena.
Suojaus ja kotelointi
Ulkotiloissa tai vaativissa asennuksissa suoja pölyltä ja vedeltä, lämpötilan hallinta, ylijännitesuoja, ylivirtasuoja ja sopivat asennusolosuhteet voivat vaikuttaa suoraan pitkän aikavälin luotettavuuteen.
Esimerkiksi markkinoilla olevilla 10 kW:n yksivaiheisilla tuotteilla on huomattavia vaihteluita akkujännitteessä, MPPT-kokoonpanossa, PV:n maksimitulossa, vaihtovirrassa, kotelointiluokituksessa ja tietoliikenneliitännöissä. Tästä syystä lopullisessa järjestelmän suunnittelussa tulee aina käyttää tarkkaa mallitietolehteä.
5. Miten akun varastointi tulisi suunnitella?
Akun kapasiteetti ja invertterin teho ovat kaksi eri käsitettä. 10 kW:n invertteri kuvaa tehokapasiteettia, kun taas akun kapasiteetti ilmaistaan yleensä kWh:na ja kuvaa, kuinka paljon energiaa voidaan varastoida.
Esimerkiksi akku, jonka käyttökapasiteetti on 20 kWh, ei tarkoita, että se voisi automaattisesti toimittaa 10 kW jatkuvasti. Akun suurin lataus/purkausvirta, jännite, BMS-rajat, lämpötila, lataustila ja invertteriyhteensopivuus vaikuttavat kaikki todelliseen suorituskykyyn.
Akkukysymyksiä, jotka on tarkistettava ennen asennusta
- Onko akun jännite yhteensopiva invertterin kanssa?
- Tukeeko invertteri akkukemiaa ja BMS-tiedonsiirtoprotokollaa?
- Mikä on suurin jatkuva latausvirta?
- Mikä on suurin jatkuva purkausvirta?
- Kuinka paljon käytettävissä olevaa energiaa on käytettävissä?
- Voiko lisää akkumoduuleja lisätä myöhemmin?
- Hyväksyykö akun valmistaja tietyn invertterimallin?
6. Miten aurinkosähköjärjestelmä tulisi sovittaa yhteen?
PV-ryhmä tulee suunnitella invertterin sallitun tasajännitteen, virran, suurimman PV-tehon ja MPPT-toiminta-alueen mukaan. Jotkut 10 kW:n yksivaiheiset hybridimallit sallivat PV-syötön invertterin AC-luokituksen yläpuolelle, mikä voi auttaa parantamaan aurinkotuotantoa heikon auringonvalon tai epäsuotuisan sään aikana.
Esimerkiksi eri 10 kW:n tuotteiden julkaistut tekniset tiedot osoittavat PV:n maksimituloarvot, jotka vaihtelevat noin 13 kW:sta 20 kW:iin tai enemmän arkkitehtuurista riippuen. Nämä luvut ovat pikemminkin esimerkkejä kuin yleisiä vaatimuksia, ja invertterin valmistajan rajoja on noudatettava.
PV-suunnittelun tarkistuslista
- Laske odotettu aurinkoenergian vuosi- ja kausituotanto.
- Tarkista merkkijonon vähimmäis- ja enimmäisjännite.
- Tarkista kunkin MPPT-tulon maksimivirta.
- Ota huomioon matalan lämpötilan nousu PV avoimen piirin jännitteessä.
- Arvioi varjostus ja eri kattosuunnat.
- Yhdistä merkkijonoasetukset käytettävissä oleviin MPPT-kanaviin.
- Vahvista paikalliset sähkö- ja verkkoliitäntävaatimukset.
Oikea merkkijonojen suunnittelu on erityisen tärkeää, koska jännite- tai virtarajojen ylittäminen voi vahingoittaa laitteita tai saada järjestelmän toimimaan aiottujen olosuhteiden ulkopuolella.
7. Mitä tapahtuu sähkökatkon aikana?
Yksi tärkeimmistä syistä, miksi käyttäjät pitävät hybridijärjestelmiä, on varateho. Pelkkä sana "hybridi" ei kuitenkaan takaa, että jokainen invertteri pystyy tarjoamaan varavirtaa sähkökatkon aikana.
Varajärjestelmä tarvitsee yleensä yhteensopivan akun ja invertterin, joka on suunniteltu eristämään suojatut kuormat sähköverkosta, kun verkkovirta katkeaa. Tämän jälkeen invertteri muodostaa sopivan paikallisen vaihtovirtalähteen varapiireille.
Tällä erolla on merkitystä, koska tavalliset verkkoon kytketyt aurinkoinvertterit sammuvat normaalisti, kun sähköverkko ei ole käytettävissä. Saaristosuojaus on välttämätön, jotta estetään sähköverkon tahaton jännitys.
Varmuuskopiointisuunnittelua tulisi harkita
- Mitä piirejä pidetään välttämättöminä?
- Mikä on yhdistetty jatkuva kuormitus?
- Missä laitteissa on korkea käynnistysvirta?
- Kuinka kauan varavirtaa tulisi säilyttää?
- Kuinka paljon akkuvirtaa on käytettävissä?
- Voiko aurinkopaneeli ladata akkua sähkökatkon aikana?
Varapiiri voi esimerkiksi priorisoida jääkaapit, valaistuksen, verkkolaitteet, pumput, turvajärjestelmät, tietokoneet tai valitut LVI-laitteet sen sijaan, että yritetään käyttää kaikkia laitteita samanaikaisesti.
8. Mitä asennusongelmia tulisi välttää?
Monet järjestelmäongelmat eivät johdu itse invertteristä, vaan invertterin, akun, PV-ryhmän, sähkökuormien ja asennusympäristön välisestä yhteensopimattomuudesta.
Kuorman ylimitoitus
Liian monien suuritehoisten laitteiden liittäminen varalähtöön voi aiheuttaa ylikuormitussuojauksen aktivoitumisen. Suuret moottorit ja kompressorit vaativat erityistä huomiota, koska niiden käynnistysvirta voi olla huomattavasti suurempi kuin niiden normaali käyttövirta.
Akkurajojen huomioimatta jättäminen
10 kW:n invertteri voi vaatia huomattavaa akkuvirtaa, kun se toimii suurella teholla. Akkupankki, jonka purkautumiskyky on riittämätön, voi siksi rajoittaa todellista käytettävissä olevaa invertterin tehoa.
Väärän PV-merkkijonon kokoonpanon käyttäminen
Jännitteen ja virran on pysyttävä invertterin määritellyllä tuloalueella vaihtelevissa sääolosuhteissa. PV-jännite tulee tarkistaa sekä odotettavissa olevissa käyttölämpötiloissa että pahimmassa tapauksessa.
Olettaen, että jokaisella hybridiinvertterillä on samat toiminnot
Varmuuskopiointimahdollisuus, off-grid-toiminta, generaattoriintegraatio, viennin ohjaus, akun lataus verkosta, rinnakkaiskäyttö ja valvontaominaisuudet vaihtelevat malleittain. Nämä toiminnot on vahvistettava tuotteen dokumentaatiosta pikemminkin kuin sanasta "hybridi".
9. Kuinka käytännöllinen energiajärjestelmä voidaan rakentaa?
Luotettavin lähestymistapa on aloittaa sivuston energiakäyttäytymisestä sen sijaan, että valitaan invertteri pelkästään sen yleisen tehon perusteella.
| Suunnitteluvaihe | Keskeinen kysymys | Suositeltu tarkennus |
|---|---|---|
| Kuorman arviointi | Kuinka paljon sähköä käytetään ja milloin? | Päivittäinen kulutus, huippukuormitukset, kausikysyntä. |
| Solar Design | Kuinka paljon PV:tä sivusto voi tukea? | Katon pinta-ala, suunta, varjostus, jännite, virta. |
| Akun suunnittelu | Kuinka paljon energiaa tulisi varastoida? | Yön kulutus, varmuuskopioinnin kesto, akun teho. |
| Invertterin valinta | Pystyykö invertteri käsittelemään sähköjärjestelmää? | 10 kW lähtö, vaihe, jännite, taajuus, PV ja akun rajat. |
| Varmuuskopiointisuunnittelu | Minkä kuormien on pysyttävä toiminnassa? | Kriittiset kuormituspiirit, ylijännitetarve, akun varaus. |
| Valvonta | Miten suorituskyky tarkistetaan? | Energiantuotanto, akun tila, kuormituksen kulutus ja hälytykset. |
Tämä lähestymistapa auttaa estämään yleisen ostovirheen: suuritehoisen invertterin valitsemisen ottamatta huomioon akkua, aurinkopaneelia, sähkövaihetta tai todellista kuormitusprofiilia. Oikein integroidulla järjestelmällä voidaan hyödyntää paremmin saatavilla olevaa aurinkotuotantoa ja samalla tarjota ennakoitavampi energianhallintastrategia.
Yrityksille ja kotitalouksille, jotka odottavat sähköntarvensa kasvavan, on myös otettava huomioon skaalautuvuus. Akun laajennus, invertterin rinnakkaiskäyttö, tietoliikenneliitännät, valvonta-alustat ja tuleva aurinkosähkökapasiteetti voivat vaikuttaa asennuksen arvoon pitkällä aikavälillä.
10. Usein kysytyt kysymykset
Mihin 10 kW:n yksivaiheista hybridiinvertteriä käytetään?
Sitä käytetään hallitsemaan aurinkosähkön tuotantoa, akkujen varastointia, sähkökuormia ja verkkosähköä yksivaiheisessa energiajärjestelmässä. Tyypillisiä käyttökohteita ovat suuremmat asuinkiinteistöt, pienet kaupalliset tilat, työpajat, maatilat ja muut kohteet, joilla on huomattava yksivaiheinen kysyntä.
Voiko 10 kW:n hybridi-invertteri toimia ilman akkua?
Jotkut hybridi-invertterimallit voivat toimia ilman akkua, kun taas toiset saattavat vaatia akun säilytystä tietyissä toimintatiloissa. Tarkka käyttäytyminen riippuu mallin suunnittelusta ja laiteohjelmistosta, joten valmistajan tiedot tulee tarkistaa ennen asennusta.
Kuinka suuri akun pitäisi olla 10 kW invertterissä?
Universaalia akun kokoa ei ole. Vaadittu kapasiteetti riippuu energiankulutuksesta, halutusta varmuuskopioinnin kestosta, toimintastrategiasta, akun purkausrajoista ja käytettävissä olevan aurinkoenergian määrästä. 10 kW:n invertteri kuvaa tehoa, kun taas akun kapasiteetti ilmaistaan normaalisti kWh:na.
Voiko 10 kW:n yksivaiheinen invertteri antaa virran koko talolle?
Se saattaa pystyä syöttämään monia kotitalouksien kuormia, mutta se, pystyykö se syöttämään koko kiinteistön, riippuu kokonaiskuormasta, huipputarpeesta, paikallisesta sähkökokoonpanosta ja invertterin jatkuvasta ja ylijännitearvosta. Suuritehoisia laitteita on ehkä hallittava erikseen.
Voiko aurinkopaneelit ladata akkua sähkökatkon aikana?
Jotkut varmuuskopiointikykyiset hybridijärjestelmät voivat jatkaa aurinkoenergian käyttöä verkkokatkon aikana, jos invertteri, akku, varaarkkitehtuuri ja aurinkosähköjärjestelmä on suunniteltu tukemaan tätä toimintatilaa. Kaikki hybridi-invertterit eivät tarjoa samaa sähkökatkoskäyttäytymistä.
Mitä akkutyyppejä voidaan käyttää hybridi-invertterin kanssa?
Yhteensopivuus riippuu tietystä invertteristä. Litiumioniakut ovat yleisiä nykyaikaisissa energian varastointijärjestelmissä, kun taas jotkut tuotteet tukevat myös lyijyhappo- tai muita akkutekniikoita. Jännitealue, maksimivirta, BMS-tietoliikenne ja hyväksytyt akkuluettelot tulee tarkistaa.
Mitä asentajien tulee tarkistaa ennen 10 kW:n hybridi-invertterin ostamista?
Tärkeimpiä kohtia ovat vaihtovirtajännite ja -taajuus, vaihekonfiguraatio, nimellisteho, ylijännitekapasiteetti, PV maksimijännite ja virta, MPPT-alue, akun jännite- ja virtarajat, akun tiedonsiirto, varalähtökyky, suojausluokitus, valvontaliitännät, sovellettavat sertifioinnit ja paikalliset verkkovaatimukset.
Miksi MPPT-määritys on tärkeä?
MPPT-kanavien avulla invertteri voi hallita eri olosuhteissa toimivia PV-sarjoja. Erilliset kattosuunnat tai alueet, joilla on erilaisia varjostuskuvioita, voivat hyötyä itsenäisestä seurannasta järjestelmän suunnittelusta riippuen.
Luotettavamman aurinko- ja varastointiratkaisun rakentaminen
10 kW:n yksivaiheinen hybridiinvertteri voi toimia keskeisenä energianhallintakomponenttina nykyaikaisessa aurinko-plus-varastojärjestelmässä. Sen arvoa ei määritä pelkästään 10 kW:n luku. Todellinen suorituskyky tulee siitä, kuinka hyvin invertteri on sovitettu yhteen aurinkosähköjärjestelmän, akun, sähkökuormien, verkkoliitännän, varmuuskopiointivaatimusten ja käyttöympäristön kanssa.
Ostajien ja projektisuunnittelijoiden selkeä ymmärtäminen näistä suhteista auttaa välttämään yhteensopimattomia komponentteja, odottamattomia tehorajoituksia ja tarpeettomia järjestelmäkustannuksia. Täydellisen teknisen eritelmän tarkistaminen ennen asennusta on välttämätöntä, varsinkin kun järjestelmää käytetään varavirtaan tai vaativiin sovelluksiin.
Sinaoh Limited Co., Ltd.voi tukea asiakkaita, jotka etsivät käytännöllisiä invertteri- ja energiajärjestelmäratkaisuja keskittymällä sovellusvaatimuksiin, järjestelmien yhteensopivuuteen ja projektikohtaisiin tarpeisiin. Olipa tavoitteena aurinkoenergian omakulutus, akun varastointi, varavirta tai joustavampi energianhallintajärjestelmä, oikean konfiguroinnin tulisi alkaa paikan todellisista sähkövaatimuksista.
