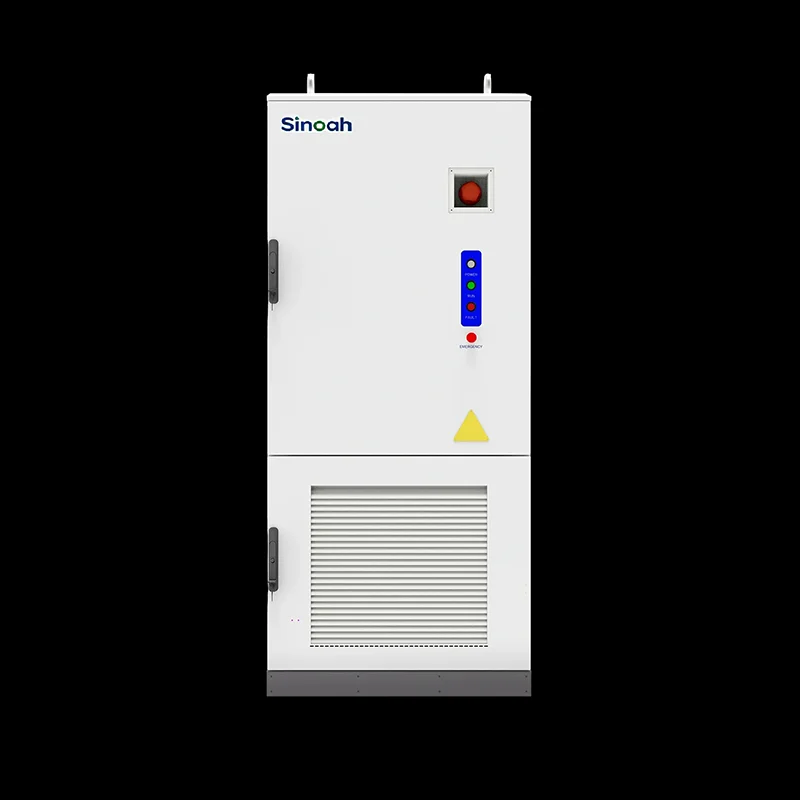

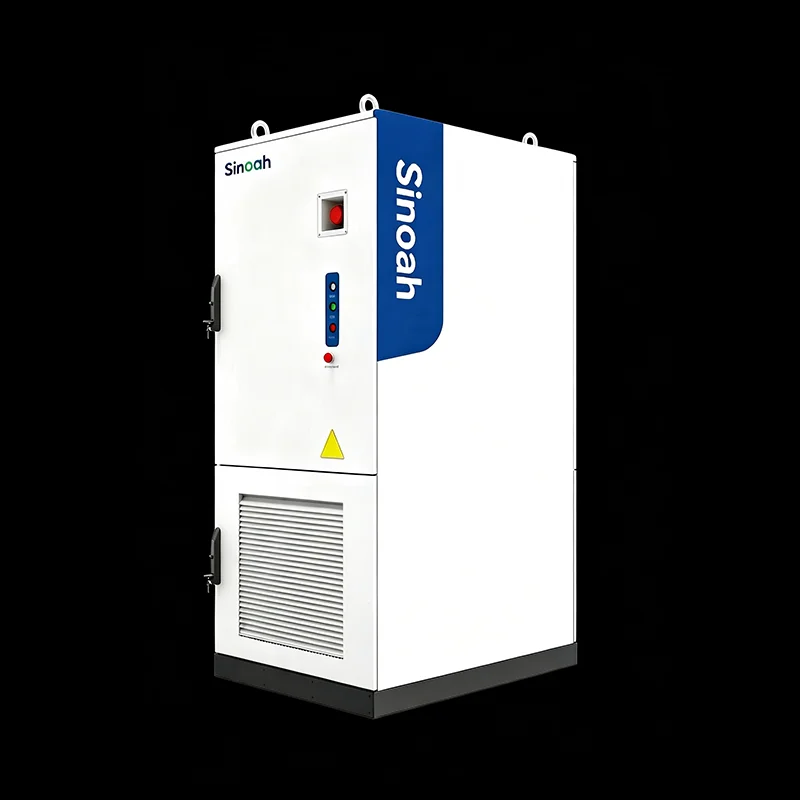

125 kW / 261 kWh Nestejäähdytteinen ESS-kaappi

Sinoah Energy 125kW / 261kWh nestejäähdytteinen ESS-kaappi soveltuu tehtaisiin, hotelleihin, varastoihin, liikerakennuksiin, aurinkoenergiaprojekteihin, aurinkoenergiaprojekteihin ja sähkövarastoihin 314 Ah:n LFP-kennoilla, 8000+ käyttöiällä, 3°C:n sisällä säädetyillä kennojen lämpötilaeroilla ja 10 vuoden kennotakuulla. Sen kompakti 1050×1350×2400 mm kotelo on noin 1,4 m² ja tarjoaa IP55-suojauksen vaativiin ulkoasennuksiin.

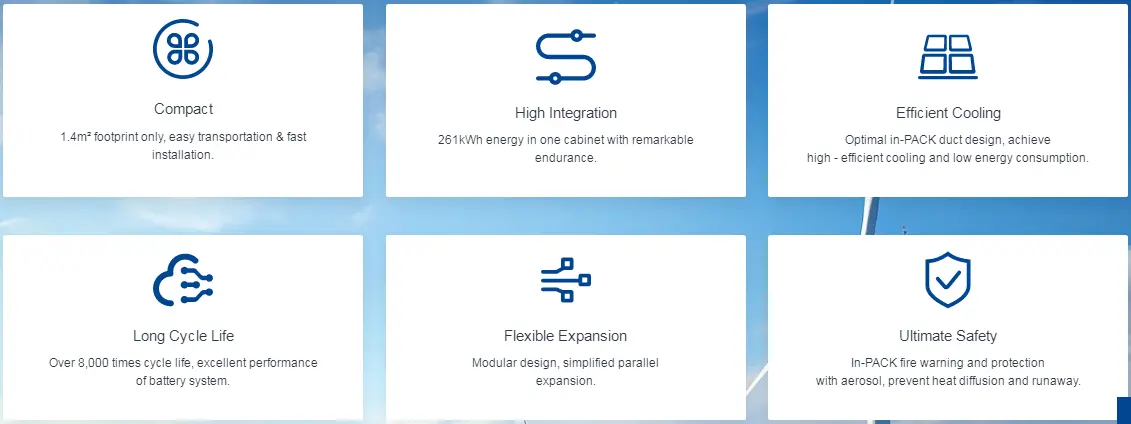

All-in-One-suunnittelu nopeampaan kaupalliseen ESS-käyttöön

Sinoah Energy 125kW / 261kWh nestejäähdytteinen ESS-kaappi yhdistää kaupalliseen energian varastointiin tarvittavat avainkomponentit yhdeksi tehtaalla kootuksi järjestelmäksi. Akkujärjestelmä käyttää 1P260S:ksi konfiguroituja LFP 3,2V/314Ah -kennoja, jotka tarjoavat 261 kWh:n kapasiteetin 728–936 V:n tasajännitealueella.

125 kW:n kaksisuuntainen PCS 400 V AC-lähdöllä hallitsee kaksisuuntaisen virranmuunnoksen akun ja verkon välillä, kun taas integroitu BMS tarkkailee jatkuvasti akun tilaa solutasolla. Sisäänrakennettu EMS ohjaa toimintastrategioita, kuten huippuparranajoa, kuorman siirtoa, tariffien optimointia ja uusiutuvan energian käyttöä. Integroitu virranjakelu, mittaus, katkaisijat, ylijännitesuoja, jäähdytys ja aerosolipalosuojaus vähentävät entisestään asennuspaikan monimutkaisuutta.

Koska kaappi on esiasennettu ja tehtaalla testattu, asiakkaiden on pääasiassa valmisteltava asennusperusta ja suoritettava tarvittavat sähköliitännät, mikä auttaa lyhentämään käyttöönottoaikaa verrattuna erikseen asennettuihin akkuihin, PCS- ja ohjauslaitteisiin.

125 kW teho ja 261 kWh kapasiteetti kaupalliseen energianhallintaan

125 kW:n tehon ja 261 kWh:n energiakapasiteetin yhdistelmä tarjoaa käytännöllisen tasapainon tehontarpeen hallinnan ja energian siirron välillä. Yrityksille, joilla on lyhytkestoisia kysyntähuippuja, järjestelmä voi purkaa nopeasti vähentääkseen verkon virrankulutusta. Käyttöaikasovelluksissa se voi latautua halvempien kausien aikana ja purkaa, kun sähkön hinta on korkeampi.

Todellinen varmuuskopioinnin kesto riippuu kytketystä kuormasta. Vakiolla 125 kW:n kuormituksella nimellinen 261 kWh:n kapasiteetti vastaa noin kahta tuntia teoreettista energiansyöttöä ennen järjestelmähäviöitä ja vara-asetuksia. Pienemmät kriittiset kuormat voivat pidentää käytettävissä olevaa varmuuskopioinnin kestoa, mikä tekee kaapista sopivan erilaisiin varavirtastrategioihin.

Edistyksellinen nestejäähdytys ja lämpötilan tasapainotus 3°C:n sisällä

Akun lämpötilan tasaisuus vaikuttaa suoraan kennojen ikääntymiseen, turvallisuuteen ja järjestelmän suorituskykyyn pitkällä aikavälillä. Sinoah Energy ECO-E261LP-2A käyttää pakkaustason nestejäähdytystä pitääkseen kennon lämpötilaerot 3 °C:ssa.

Tasaisemmat kennojen lämpötilat auttavat vähentämään paikallista lämpörasitusta ja tukevat tasaista lataus- ja purkutehoa. Nestejäähdytysjärjestelmä on yhdistetty PCS:n ja muiden sähkökomponenttien pakotettuun ilmajäähdytykseen, jolloin syntyy hybridi lämmönhallintaarkkitehtuuri.

Tämä lähestymistapa tukee myös kompaktia kaappirakennetta, jonka ansiosta 261 kWh:n akkukapasiteetti mahtuu 1050×1350×2400 mm:n koteloon. Järjestelmä on suunniteltu käytettäväksi ympäristön lämpötiloissa -25°C - +55°C.

Älykäs EMS huippuparranajolle, kuormituksen siirtoon ja aurinkoenergian optimointiin

Integroidun EMS:n avulla Sinoah Energy ESS Cabinet pystyy vastaamaan muuttuvaan sähkön kysyntään ja energian hintoihin. Sen sijaan, että se toimisi vain vara-akkuna, järjestelmä voi aktiivisesti hallita sähkön varastointia ja käyttöä.

1. Huippuparranajo ja kuorman siirto

Suuren sähköntarpeen aikana EMS voi käskeä akun purkamaan ja vähentää verkosta otetun virran määrää. Vähäisemmän tarpeen aikana järjestelmä voi ladata akun uudelleen. Tämä auttaa yrityksiä hallitsemaan kysyntähuippuja ja optimoimaan sähkönkulutusprofiilinsa.

2. Käyttöajan tariffioptimointi

Sähkön käyttöaikatariffeilla toimivat yritykset voivat ladata akkua halvemmalla ja purkaa korkeamman kustannustason jaksoilla. Taloudellinen hyöty riippuu paikallisista sähkön hinnoista, käyttöaikatauluista, järjestelmän tehokkuudesta ja pyöräilystrategiasta.

3. PV + tallennustilan integrointi

Aurinkosähköllä varustetuissa kaupallisissa rakennuksissa ylimääräinen aurinkoenergia voidaan varastoida sen sijaan, että se viedään, kun paikan päällä oleva kysyntä on vähäistä. Varastoitua energiaa voidaan sitten käyttää myöhemmin, kun aurinkotuotanto vähenee, mikä parantaa auringon omakulutusta ja vähentää riippuvuutta verkkosähköstä.

4. PV + tallennustila + EV-lataus

Sähköajoneuvojen lataus voi lisätä äkillistä virrantarvetta sivustolla. 125 kW:n ESS-kaappi voi toimia latausinfrastruktuurin energiapuskurina, auttaen yrityksiä hallitsemaan latauskuormia ja mahdollisesti vähentämään kalliiden verkkoyhteyksien päivitystarvetta paikan sähköolosuhteista riippuen.

5. Hätävirtalähde

Kun järjestelmä on määritetty varakäyttöön, se voi tarjota virtaa määrätyille kriittisille kuormille verkon katkosten aikana. Käytettävissä oleva varmuuskopioinnin kesto riippuu kuormitusprofiilista, vara-asetuksista, PCS-kokoonpanosta ja paikan sähkösuunnittelusta.

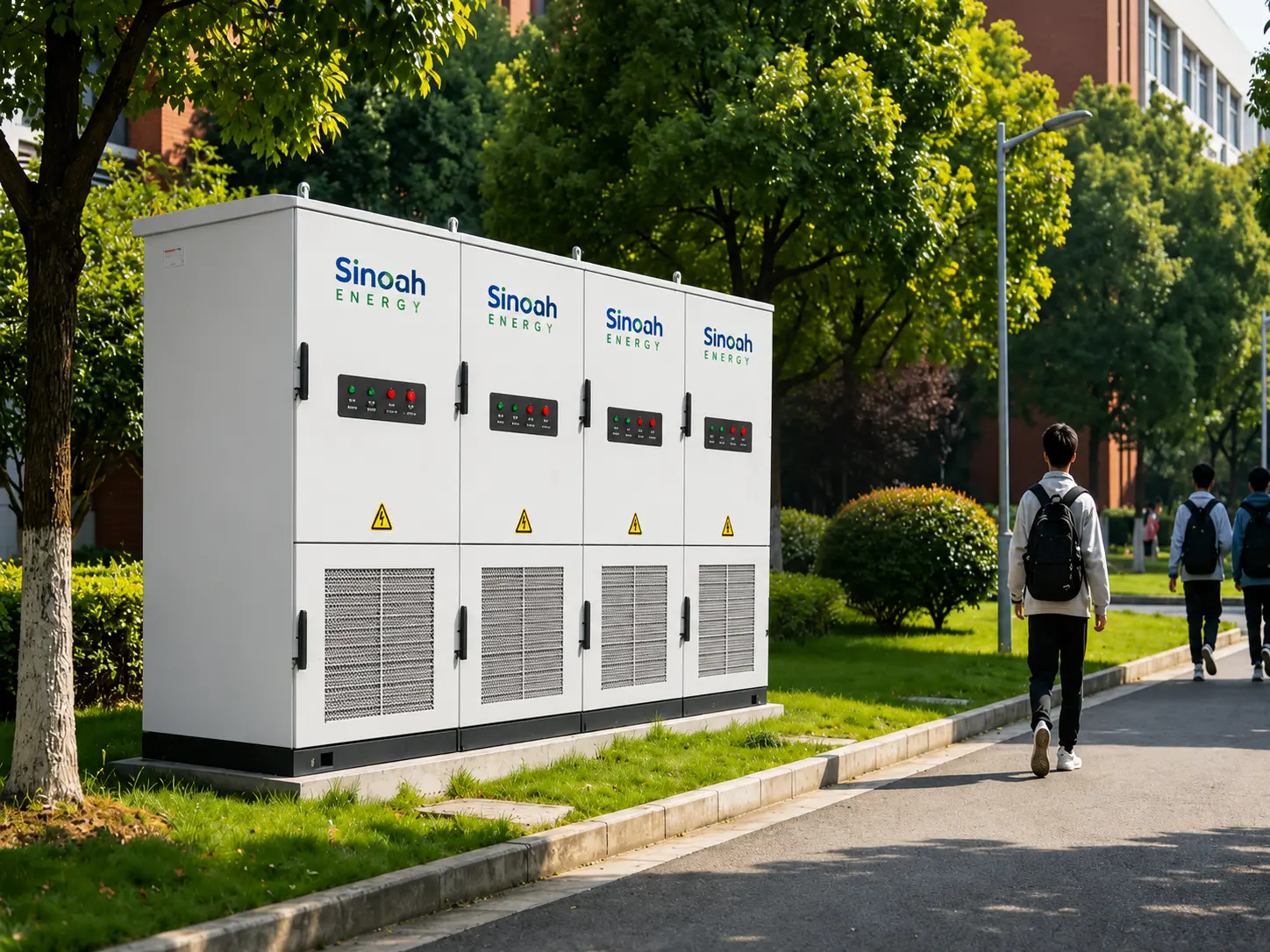

Kompakti IP55-kaappi kaupalliseen ulkoasennukseen

Kaupallisissa energian varastointiprojekteissa on usein rajallinen sisätila, joten ulkoasennus on tärkeä näkökohta. Sinoah Energy -kaapin mitat ovat 1050 × 1350 × 2400 mm ja sen pinta-ala on noin 1,4 m².

Sen IP55-kotelointi suojaa pölyä ja vesisuihkuja vastaan, kun taas C4-korroosiosuojaus tukee asennusta teollisuus- ja rannikkoympäristöihin. C5-korroosiosuoja on myös saatavilla, jos projektiympäristö sitä vaatii.

Asennuspaikalla tulee olla sopiva betonialusta, riittävä ilmanvaihto ja turvavälit sekä asianmukaiset pääsyt tarkastusta ja huoltoa varten.

Monikerroksinen akku ja paloturvallisuus

Turvallisuus on kriittistä, kun 261 kWh:n litiumakkujärjestelmää käytetään kaupallisessa ympäristössä. Sinoah Energy yhdistää solutason valvonnan, BMS-suojauksen, lämmönhallinnan ja palonsammutustoiminnon kaapin sisällä.

BMS valvoo käyttöolosuhteita ja tarjoaa suojan ylijännitettä, alijännitettä, ylivirtaa, ylilämpötilaa ja oikosulkua vastaan. Aerosolipohjainen PACK-tason palontorjuntajärjestelmä on integroitu reagoimaan havaittuihin palotapahtumiin akun tasolla.

Järjestelmä on suunniteltu kansainvälisten standardien ja sertifiointivaatimusten mukaan, mukaan lukien UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/4 ja UL 9540A. Soveltuva verkkoyhteensopivuus sisältää EN 50549-, G99-, VDE4105-, NRS097-, C10/11-, CEI0-21- ja CEI0-16-kokoonpanot kohdemarkkinoiden ja projektin vaatimusten mukaisesti.

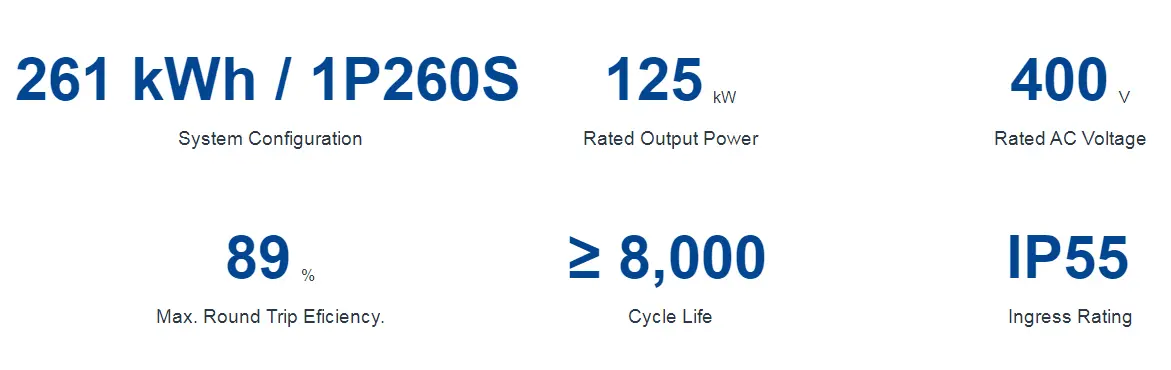

Tekniset tiedot

Tyypillisiä sovelluksia 125 kW / 261 kWh ESS-kaapeille

1. Tuotantolaitokset

Tehtaat, joissa on koneita, tuotantolinjoja, kompressoreja tai muita suuritehoisia laitteita, voivat käyttää järjestelmää kysyntähuippujen vähentämiseen ja energiankulutuksen siirtämiseen edullisempiin kausiin.

2. Hotellit ja liikerakennukset

Hotellit, toimistot, ostoskeskukset ja muut kaupalliset rakennukset voivat yhdistää akkuvaraston aurinkosähkön kanssa parantaakseen omaa kulutusta, hallitakseen huippukysyntää ja ylläpitääkseen kriittisiä kuormia verkkokatkosten aikana.

3. Varastot ja logistiikkakeskukset

Varastot voivat käyttää kaappia hallitsemaan valaistuksen, LVI-, jäähdytys-, automaatiojärjestelmien ja latauslaitteiden sähkön kysyntää samalla, kun ne tarjoavat varaenergiaa välttämättömiin toimintoihin.

4. Kaupalliset aurinko- ja varastointiprojektit

Järjestelmä varastoi ylijäämäsähkötuotannon aikoina, kun paikan päällä on vähäistä kysyntää, ja vapauttaa varastoitua energiaa, kun aurinkoenergian tuotanto vähenee, mikä auttaa yrityksiä lisäämään aurinkoinvestointinsa arvoa.

5. Sähköautojen latausinfrastruktuuri

ESS-kaappi voi tarjota lisätehoa kaupallisiin sähköautojen lataussovelluksiin puskuroimalla suuria latauskuormia ja vähentämällä samanaikaisen lataustarpeen vaikutusta verkkoon.

Esimerkki: Kaupallisten hotellien energianhallinta

120 huoneen hotelli, jossa on 150 kW:n aurinkosähköjärjestelmä, sähköautojen latausinfrastruktuuri ja noin 450 000 kWh:n vuotuinen sähkönkulutus, voi kokea merkittäviä kysyntähuippuja iltapäivän sisäänkirjautumisen ja iltatoimintojen aikana.

Asianmukaisella EMS-strategialla Sinoah Energy 125kW / 261kWh ESS Cabinet voi purkaa aikoina, kun paikan päällä on suuri kysyntä, varastoida ylimääräistä aurinkoenergiaa ja ladata halvempien tariffikausien aikana. Mahdolliset säästöt riippuvat hotellin todellisesta kuormitusprofiilista, tariffirakenteesta, aurinkotuotannosta, käyttöaikataulusta ja paikallisista verkkomaksuista.

Tämän tyyppisissä projekteissa järjestelmä voi käsitellä samanaikaisesti huippukysynnän hallintaa, aurinkoenergian omakulutusta, käyttöajan optimointia ja hätävirtavaatimuksia sen sijaan, että luottaisi yhteen energiansäästöstrategiaan.

Pitkäaikainen luotettavuus ja Iso-Britannian tekninen tuki

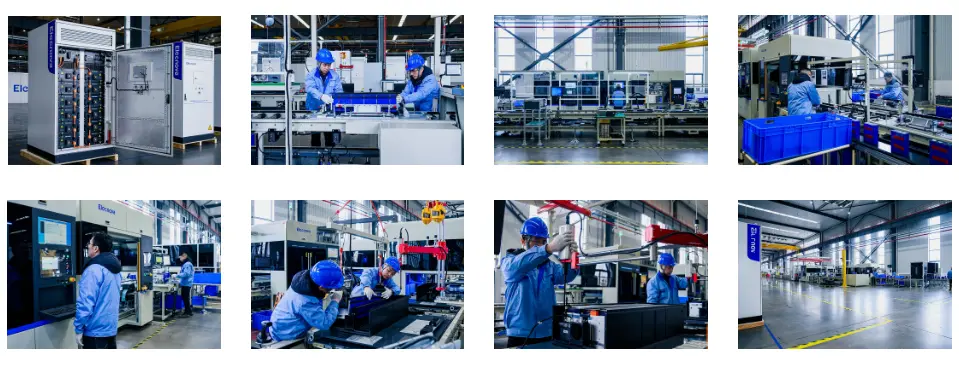

Sinoah Energy yhdistää tehtaan suoran valmistuksen Isossa-Britanniassa sijaitsevaan tekniseen tukeen kaupallisiin energian varastointiprojekteihin. 125 kW / 261 kWh järjestelmä tarjoaa 8000+ käyttöiän ja 10 vuoden kennotakuun, mikä tukee pitkän aikavälin projektisuunnittelua.

Integroituna järjestelmänä kaappi tarjoaa yhden koordinoidun ratkaisun akku-, PCS-, BMS-, EMS-, jäähdytys-, virranjakelu- ja turvallisuustoiminnoille. Sinoah Energy voi myös tukea projektikohtaisia ​​konfiguraatioita, asennussuunnittelua, järjestelmän laajentamista ja teknisiä vaatimuksia eri kaupallisille kohteille.

Tosimaailman sovellus: 120 huoneen hotelli leikkaa energiakustannuksia 30 %

Ison-Britannian kaakkoisosassa sijaitsevassa 120 huoneen hotellissa on 150 kW aurinkosähköjärjestelmä, sähköautojen latausmahdollisuus vieraille ja sähkön vuosikulutus noin 450 000 kWh. Hotelli toimii Time-of-use -tariffilla, jonka huippusähkön hinta on 32 p/kWh ja ruuhka-ajan ulkopuolella 11 p/kWh.

Ennen asennusta hotellin sähköntarve oli säännöllisesti noin 180 kW iltapäivän sisäänkirjautumisen, keittiön käytön ja iltahuollon aikana. Nämä kysyntähuiput nostivat sähkökustannuksia, kun taas osa hotellin päiväsaikojen aurinkotuotannosta vietiin verkkoon suhteellisen alhaisella hinnalla.

Sinoah Energy 125kW / 261kWh nestejäähdytteisen ESS-kaapin asennuksen jälkeen integroitu EMS konfiguroitiin huippuparranajoa, aurinkoenergian optimointia ja käyttöajan energianhallintaa varten. Iltapäivän kysynnän huippujen aikana akku purkautui vähentääkseen verkon tarvetta noin 180 kW:sta alle 125 kW:iin, mikä tuotti yli 10 000 puntaa potentiaalisia vuosittaisia ​​kysyntään liittyviä säästöjä.

Samalla 261 kWh:n akkuun voitiin varastoida aiemmin viety aurinkoenergian ylijäämä ja käyttää iltakäyttöön. Esimerkkikäyttöolosuhteissa aurinkoenergian omakulutus nousi noin 50 %:sta yli 85 %:iin, mikä loi lisäsäästöjä sähkössä.

Järjestelmä myös latautui yön ruuhka-ajan ulkopuolella noin 11 p/kWh ja purkautui kalliimmilla jaksoilla noin 32 p/kWh. Tämä 21 p/kWh hintaero loi lisämahdollisuuden tariffien arbitraasiin akun tehokkuuden ja sivuston todellisen toimintastrategian mukaan.

Näiden toimintaoletusten perusteella hotelli voisi saavuttaa yli 25 000 punnan vuotuisen kokonaisenergiansäästön, samalla kun se saisi varavoimakapasiteetin ja hyödyntää paremmin aurinkosähköjärjestelmää. Yli 8000 syklin käyttöiän ja 10 vuoden kennotakuun ansiosta Sinoah Energy -järjestelmä tarjoaa pitkän aikavälin ratkaisun energiakustannusten alentamiseen ja tehonsietokyvyn parantamiseen.

UKK

1. Kuinka paljon 125 kW / 261 kWh ESS-järjestelmä voi säästää yritystä?

Mahdolliset säästöt riippuvat sähkötariffeista, huippukysyntämaksuista, päivittäisistä kuormituskuvioista, aurinkotuotannosta, akun käyttöstrategiasta ja paikallisista määräyksistä. Sopivilla kaupallisilla kohteilla huippuparranajo, tariffien arbitraasi ja lisääntynyt aurinkoenergian omakulutus voivat tuottaa merkittäviä vuosittaisia ​​säästöjä. Paikkakohtainen kuormitus- ja tariffianalyysi on suoritettava ennen odotetun takaisinmaksuajan laskemista.

2. Kuinka paljon asennustilaa järjestelmä vaatii?

Kaapin mitat ovat 1050×1350×2400mm ja sen pinta-ala on noin 1,4m². Sähköliitäntöjä, turvallisuusvaatimuksia, tarkastuksia ja huoltoa varten tulee olla sopiva betonialusta ja riittävä välys.

3. Mitä eroa on nestejäähdytyksellä ja ilmajäähdytyksellä?

Akut käyttävät nestejäähdytystä kennon lämpötilaerojen pitämiseksi 3 °C:ssa, mikä parantaa lämpötilan tasaisuutta ja auttaa vähentämään lämpörasitusta. Pakotettua ilmajäähdytystä käytetään myös PCS:ssä ja muissa komponenteissa. Tämä hybridi-lämmönhallintamalli tarjoaa tarkemman akun lämpötilan hallinnan kuin pelkkä ilmaa käyttävä akun jäähdytysjärjestelmä.

4. Kuinka kauan 261 kWh:n akku voi tarjota varavirtaa?

Varmuuskopioinnin kesto riippuu todellisesta kytketystä kuormasta. Jatkuvalla 125 kW:n kuormituksella 261 kWh edustaa noin kahta tuntia teoreettista akkuenergiaa, ennen kuin otetaan huomioon muunnoshäviöt, käyttövarat ja järjestelmän rajoitukset. Pienemmät kuormat voivat tarjota pidemmän varmuuskopioinnin keston.

5. Voiko 125 kW / 261 kWh järjestelmä toimia aurinkoenergian kanssa?

Kyllä. Integroitu EMS voi koordinoida aurinkosähkön tuotantoa ja akun lataamista ja purkamista. Ylimääräinen aurinkoenergia voidaan varastoida myöhempää käyttöä varten, mikä auttaa lisäämään aurinkoenergian kulutusta paikan päällä ja vähentämään verkkosähkön ostoja.

6. Voiko järjestelmä tukea sähköautojen latausta?

Kyllä. ESS-kaappi voidaan integroida kaupalliseen sähköautojen latausinfrastruktuuriin. Tarjoamalla lisätehoa suuren lataustarpeen aikana se voi auttaa hallitsemaan paikan huippukuormitusta ja vähentämään nykyiseen verkkoyhteyteen kohdistuvaa painetta.

7. Sopiiko kaappi ulkoasennukseen?

Kyllä. Kaapissa on IP55-luokiteltu kotelointi ja C4-korroosiosuojaus, joten se soveltuu sopiviin kaupallisiin ulkoasennuksiin. Työpaikan olosuhteet, perustuksen suunnittelu, välykset, paloturvallisuusvaatimukset ja paikalliset määräykset tulee arvioida ennen asennusta.
